设备

电子枪

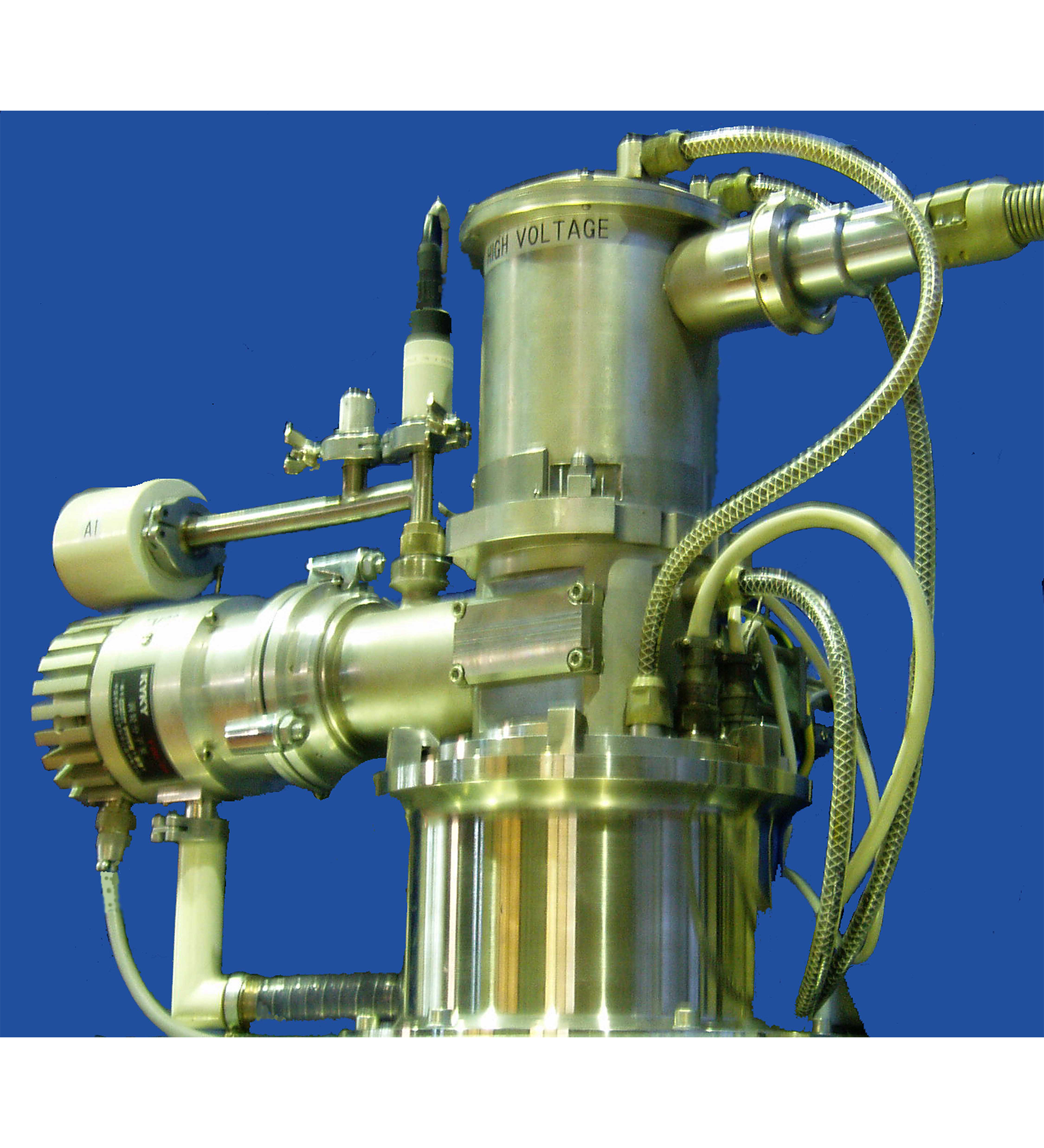

Beamtechnology公司的标准电子枪（电子枪）具有60千伏的加速电压和高达1000毫安的电子束电流。

这些枪对钢的穿透深度可达100 毫米，而对铝合金的穿透深度可达200​​毫米。尺寸和重量使得电子枪在真空室内外均可使用。

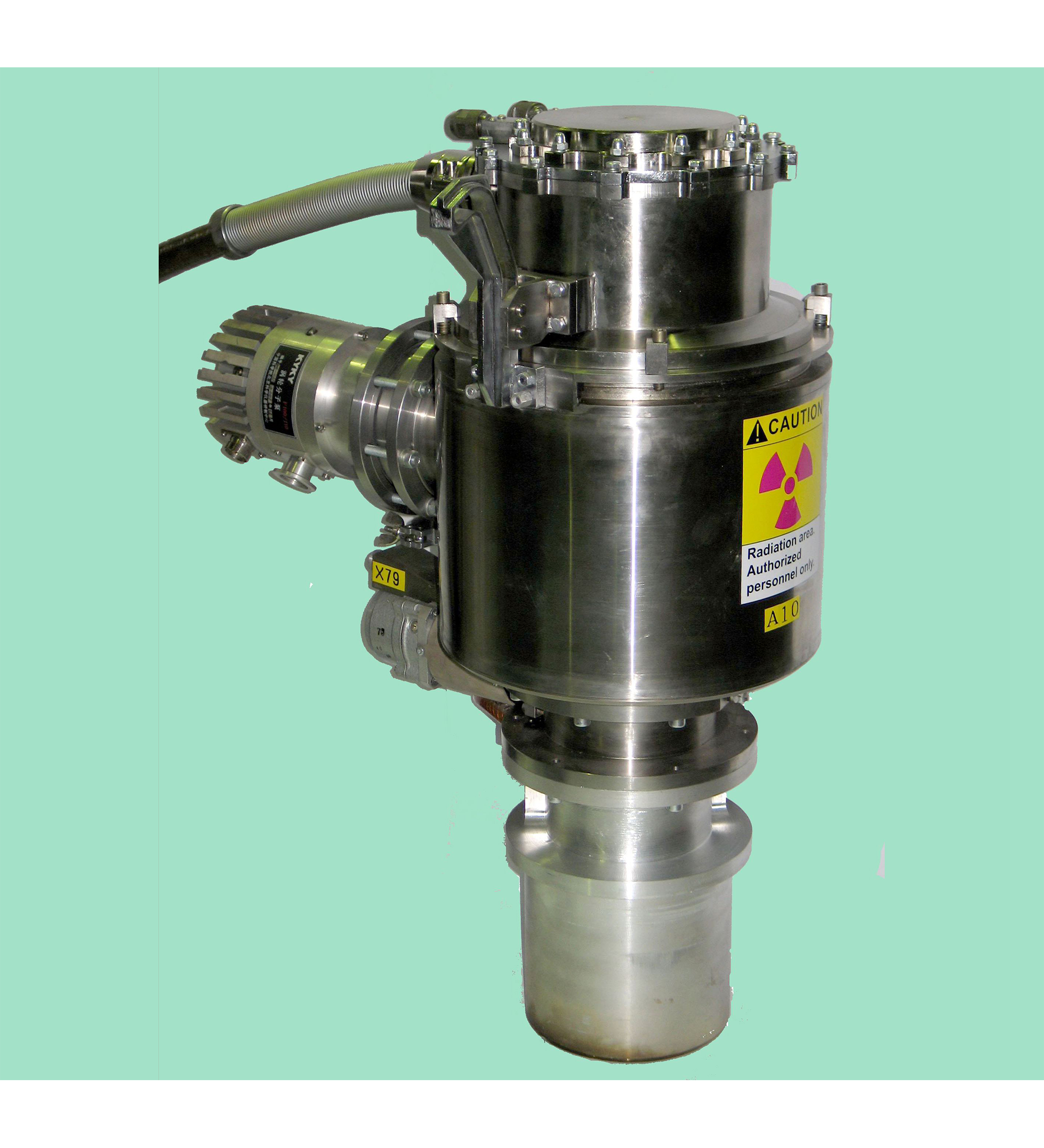

具有120千伏加速电压及高达1000毫安电子束电流的电子枪被用于焊接厚金属。

电子束焊机

电子束焊机按其真空室容积的分类尚未标准化。
Beamtechnology公司根据真空室容积将焊机分为三类：小型（10立方米以下）、
中型（10至50立方米）和大型（50立方米以上）。

>

小型焊机

在小型焊机中，电子枪放置在真空室外部。焊接部件通过位于真空室内的高精度装置进行移动。
这些装置以及电子束的参数，由基于西门子元件的自动化系统所控制。

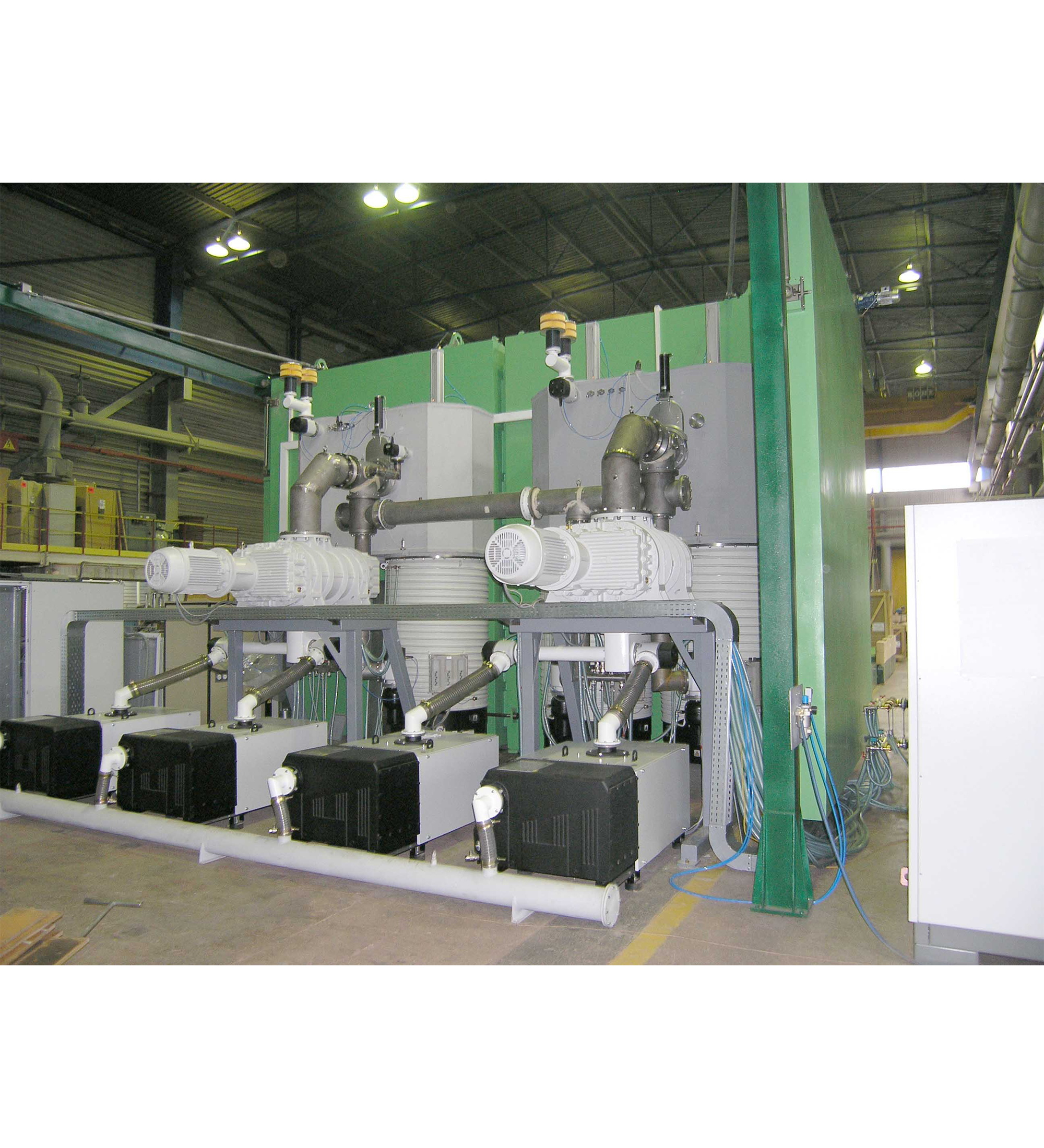

真空系统是由著名的真空设备制造商，如莱宝（Leybold）、普发（Pfeiffer）、爱德华（Edwards）等所生产的部件组装而成。
达到5x10-4毫巴工作压力的抽气时间为7至15分钟（取决于腔室容积）。

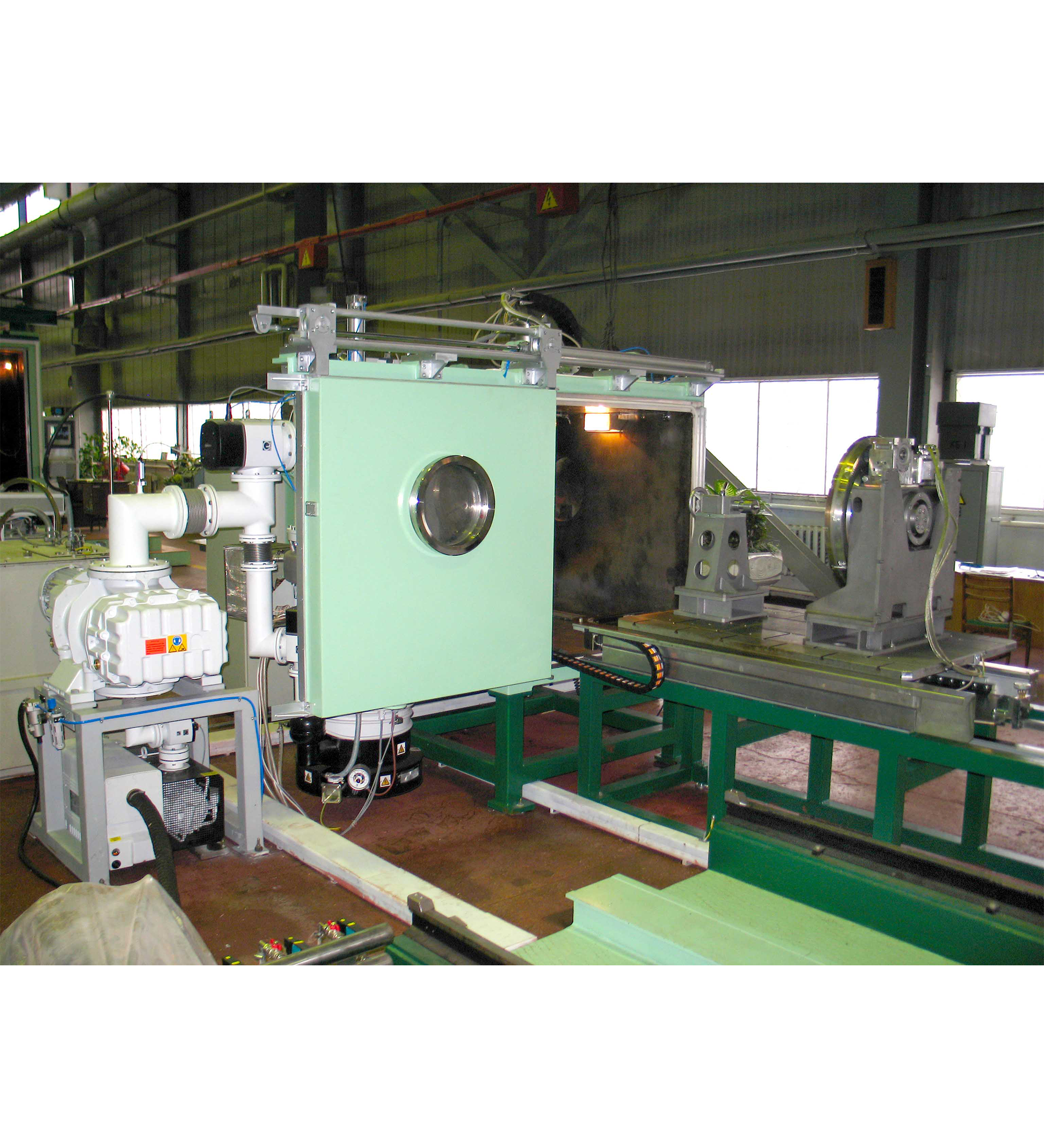

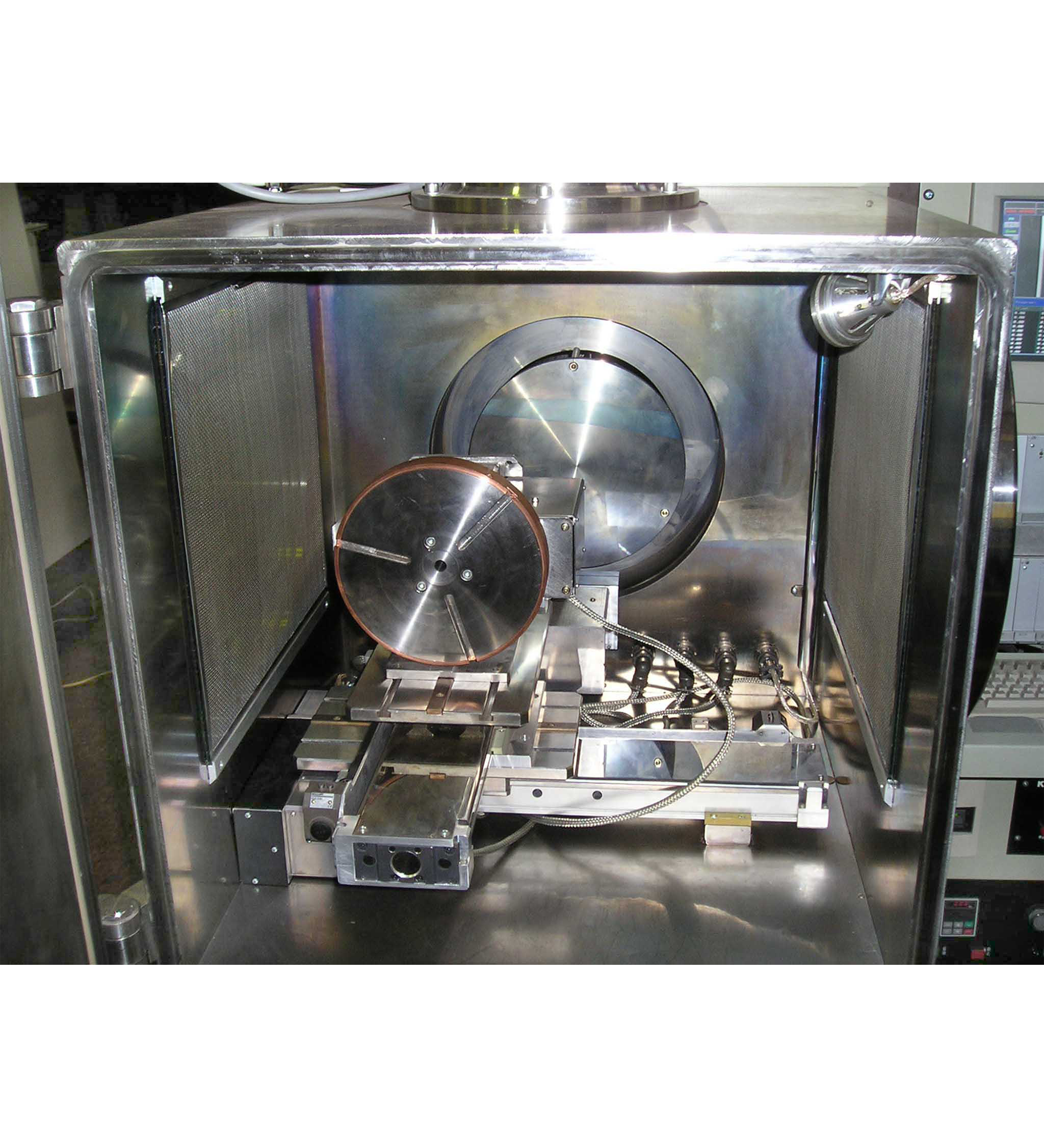

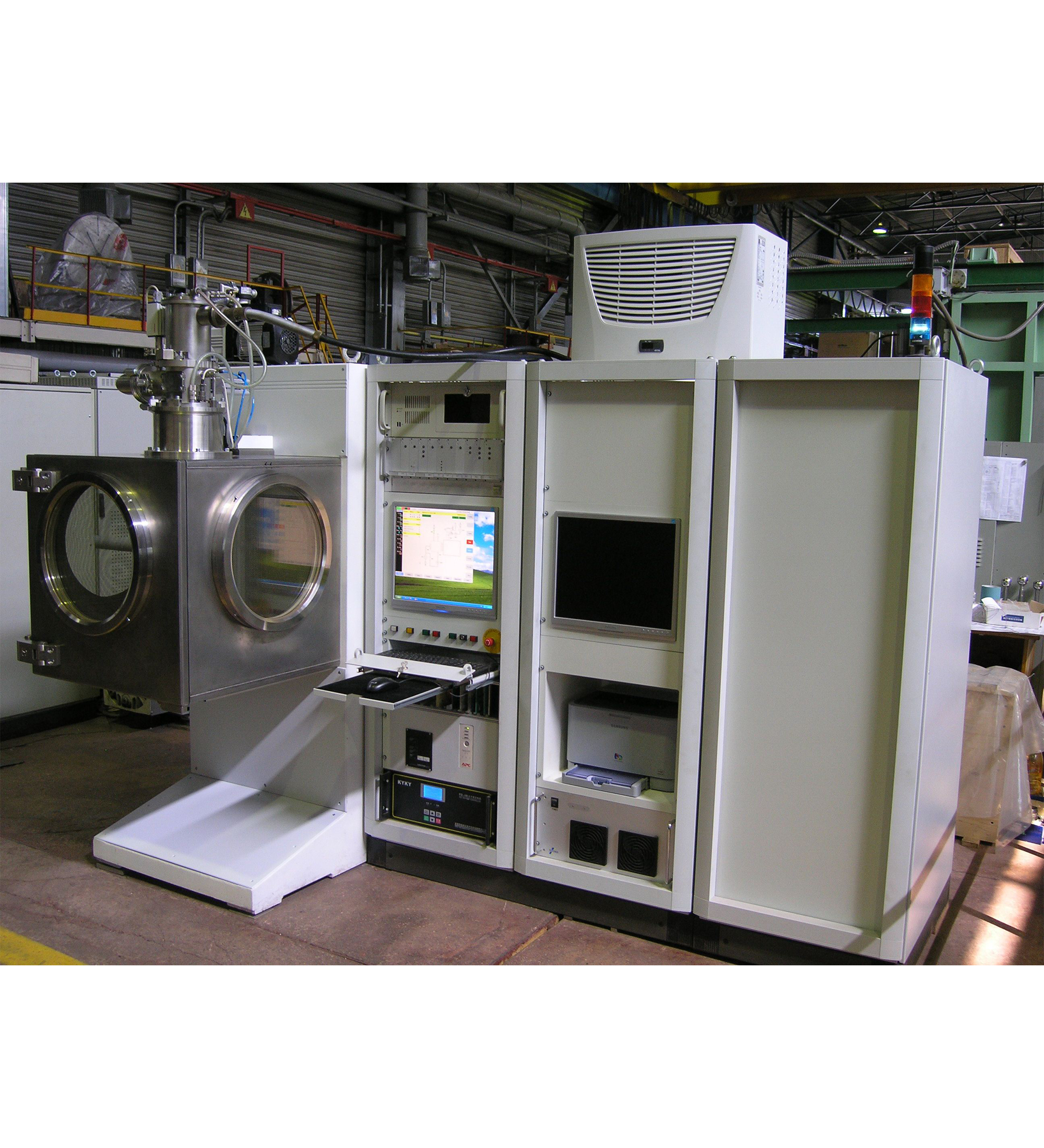

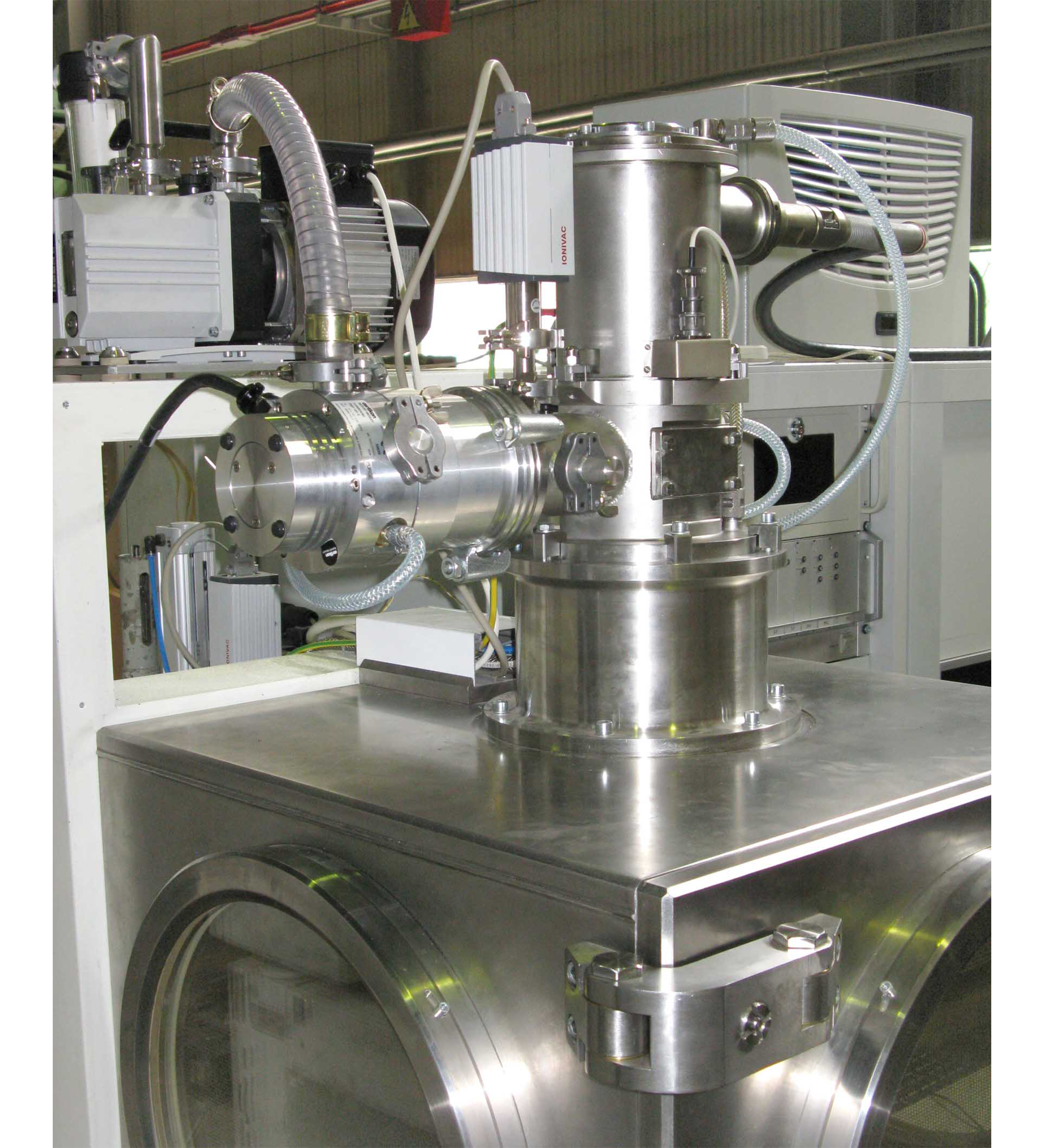

电子束焊机，真空室内部尺寸为640x640x640毫米

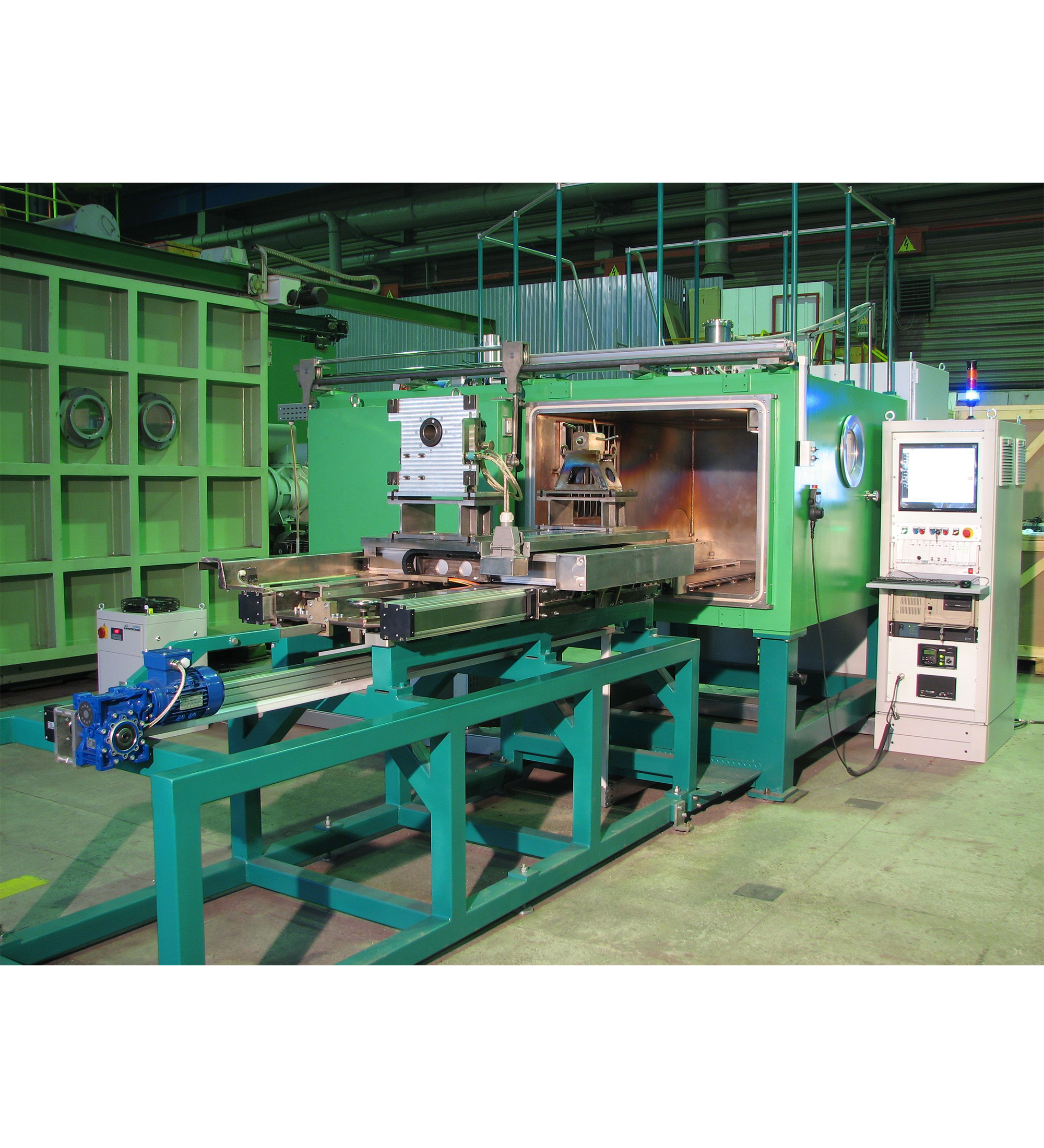

图片显示了带有不同真空室的电子束焊机，尺寸为： 1500x1500x2500 mm.
加速电压60千伏，电子束电流高达100毫安。

中型焊机

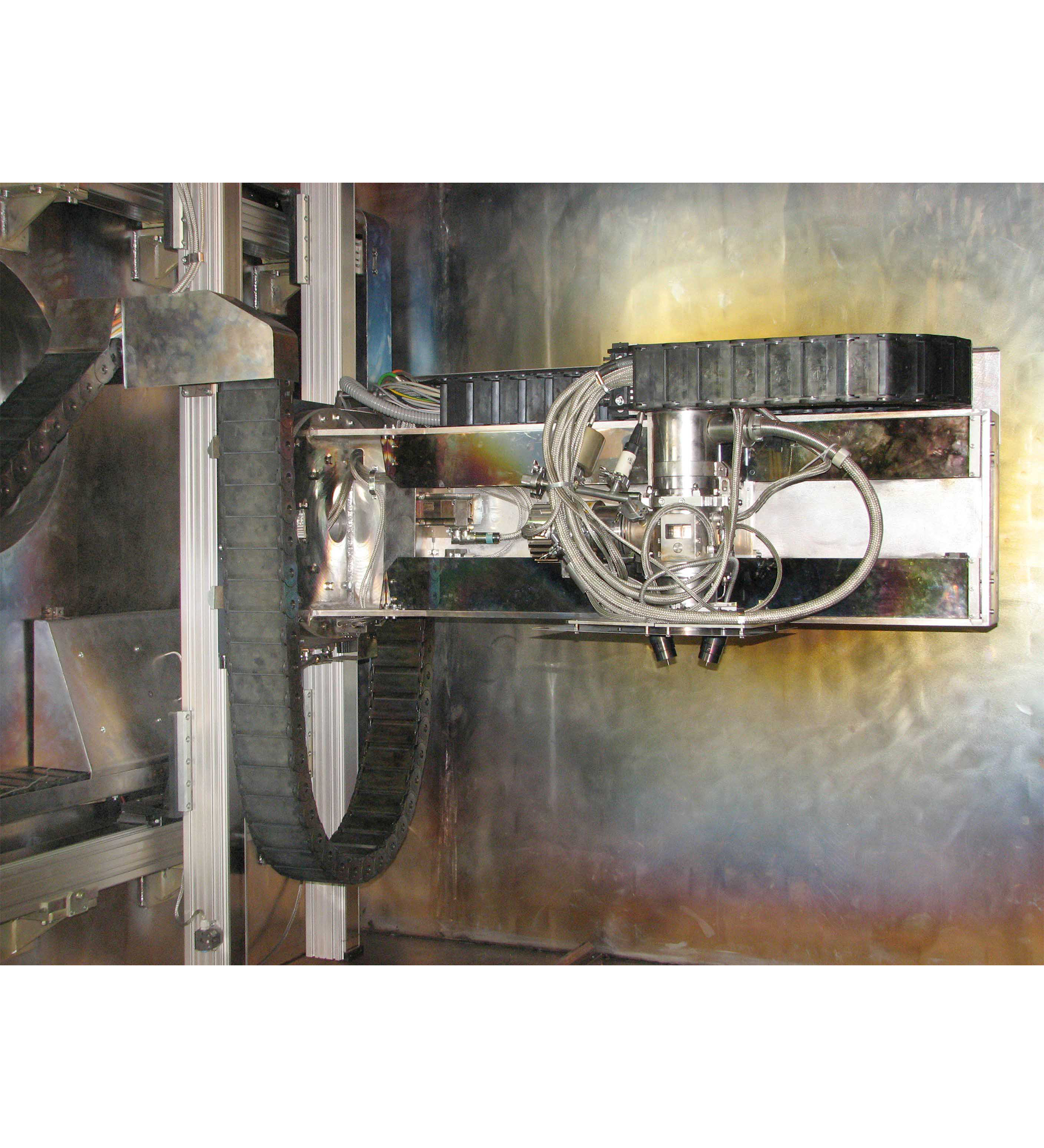

在中型电子束焊机中，电子枪位于腔室内，可沿X-Y-Z坐标轴移动，可绕Y轴作VG旋转，必要时可在Z-Y平面中作QG旋转。

真空系统是由著名的真空设备制造商，如莱宝（Leybold）、普发（Pfeiffer）、爱德华（Edwards）等所生产的部件组装而成。
达到5x10-4毫巴工作压力的抽气时间为20至30分钟（取决于腔室容积）。

(а)

(b)

(c)

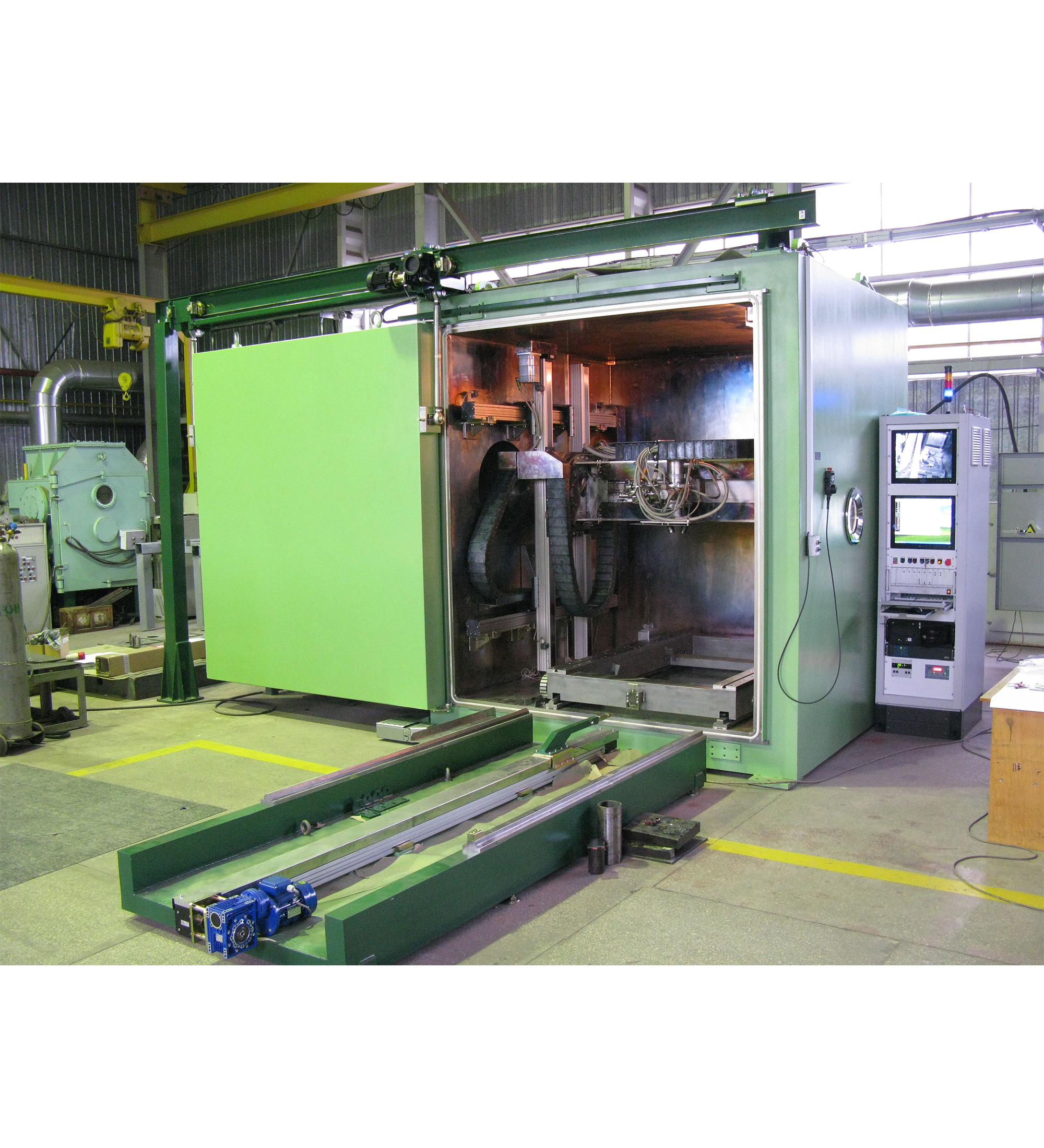

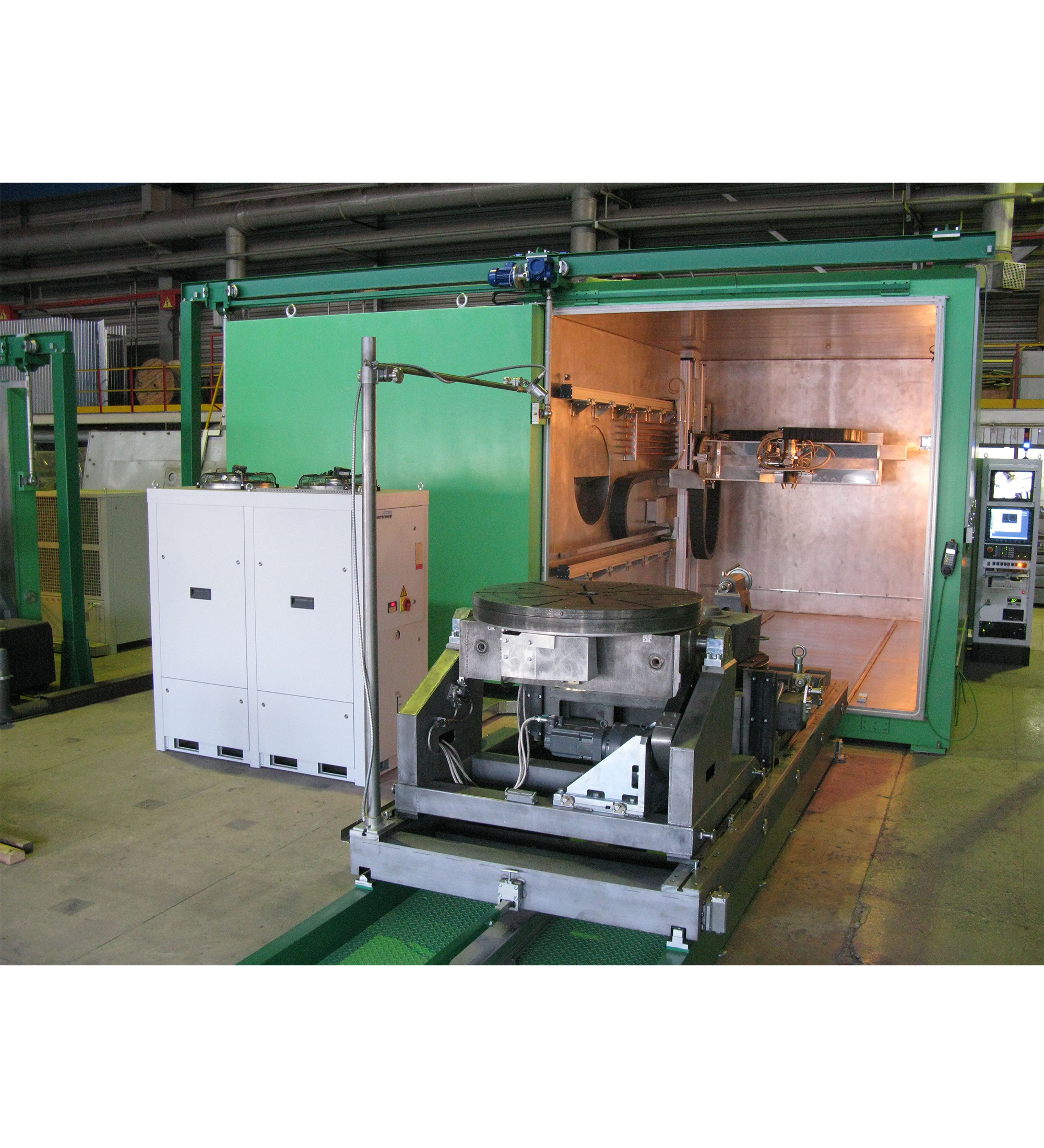

图片显示了带有不同真空室的电子束焊机，尺寸为：（a），（b）3000x3000x4500毫米，
（c）2200x2500x2250毫米（内部尺寸）。加速电压60千伏，电子束电流高达1000毫安。

大型焊机

大型焊机通常是为特定任务而设计的。真空室的体积可达100立方米或更大。

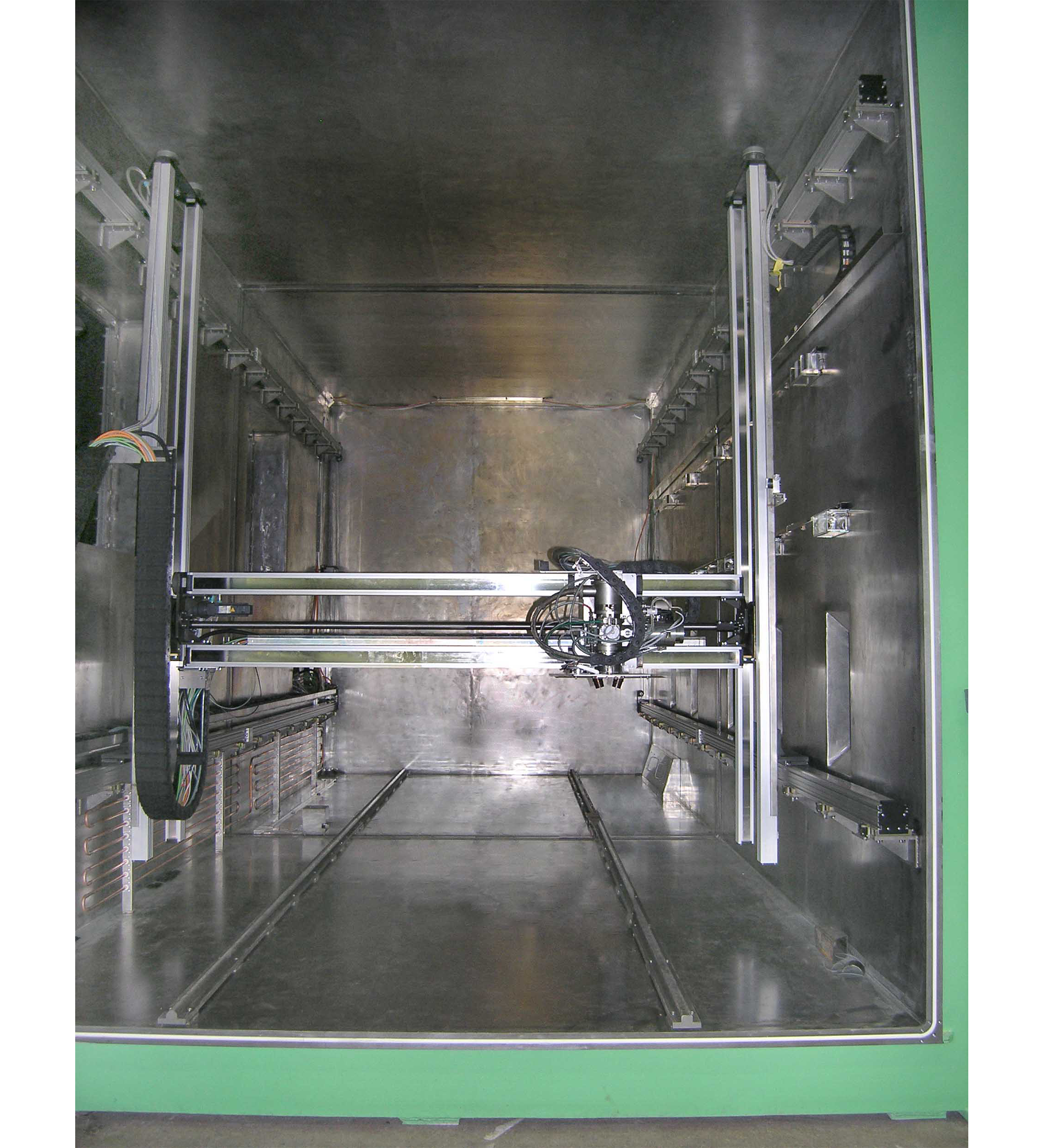

焊枪移动装置沿X-Y-Z轴的通径可达6000x3000x3000毫米。达到5x10-4毫巴工作压力的抽气时间为25至35分钟（取决于腔室容积）。

(а)

(b)

(c)

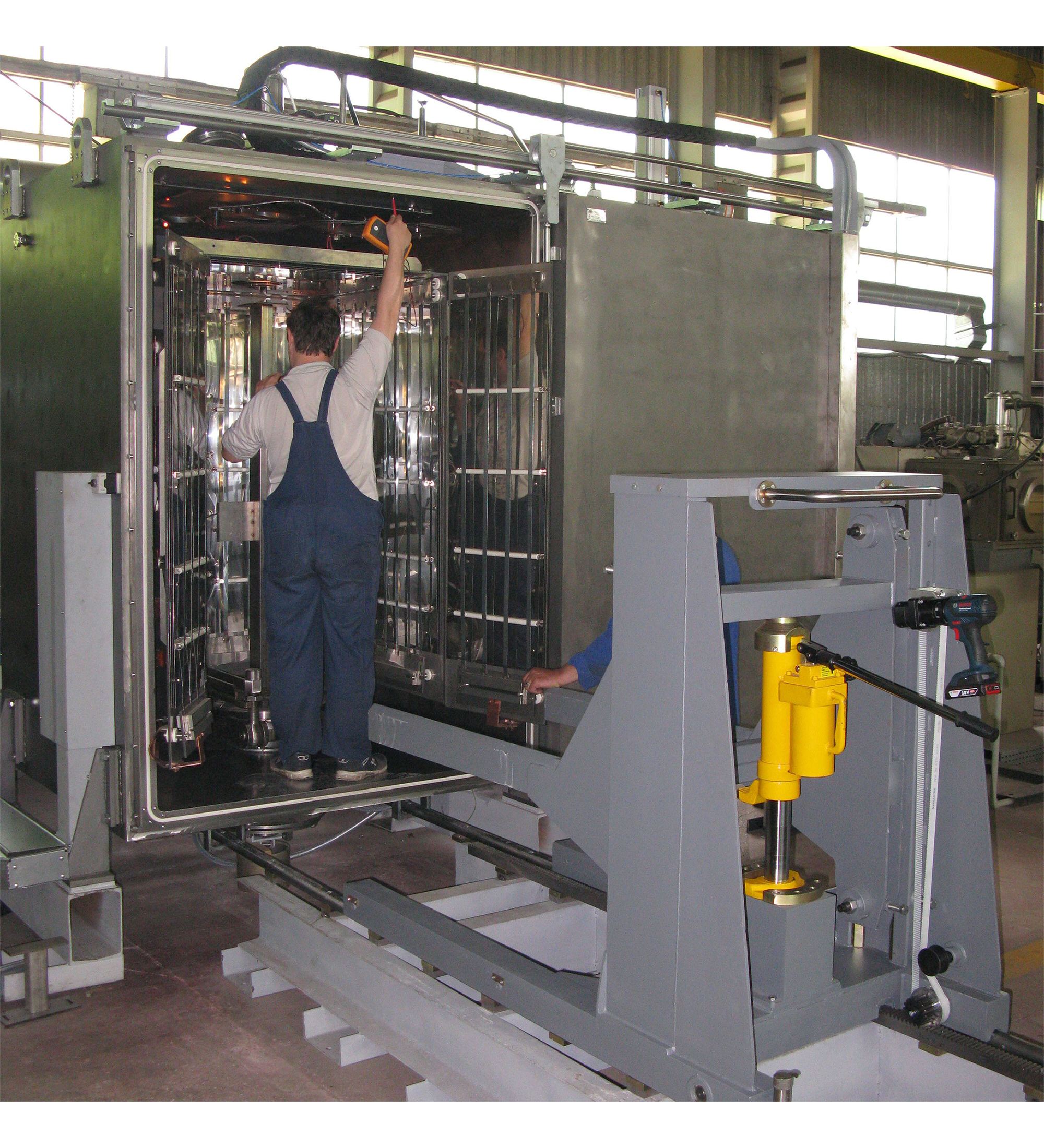

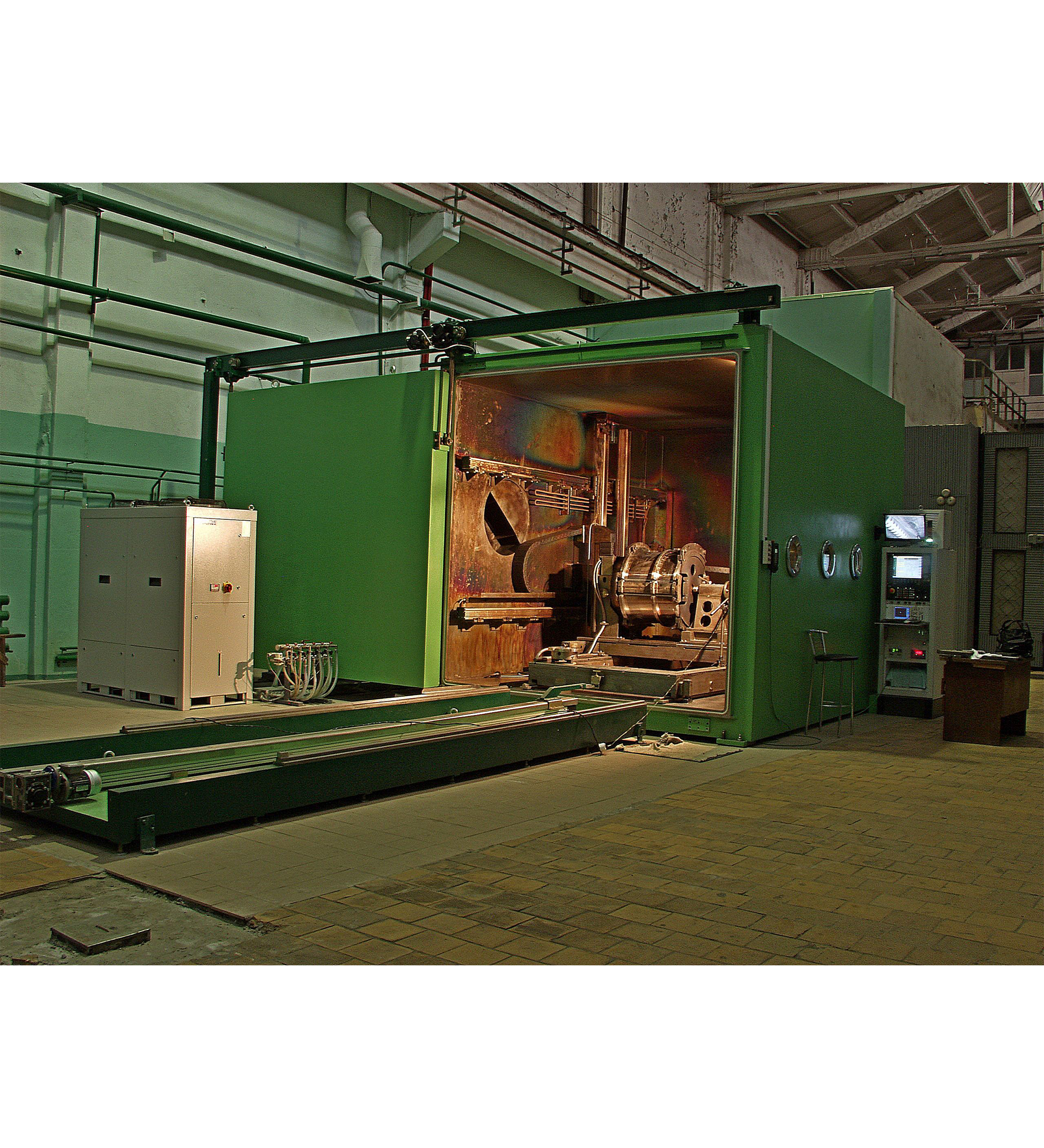

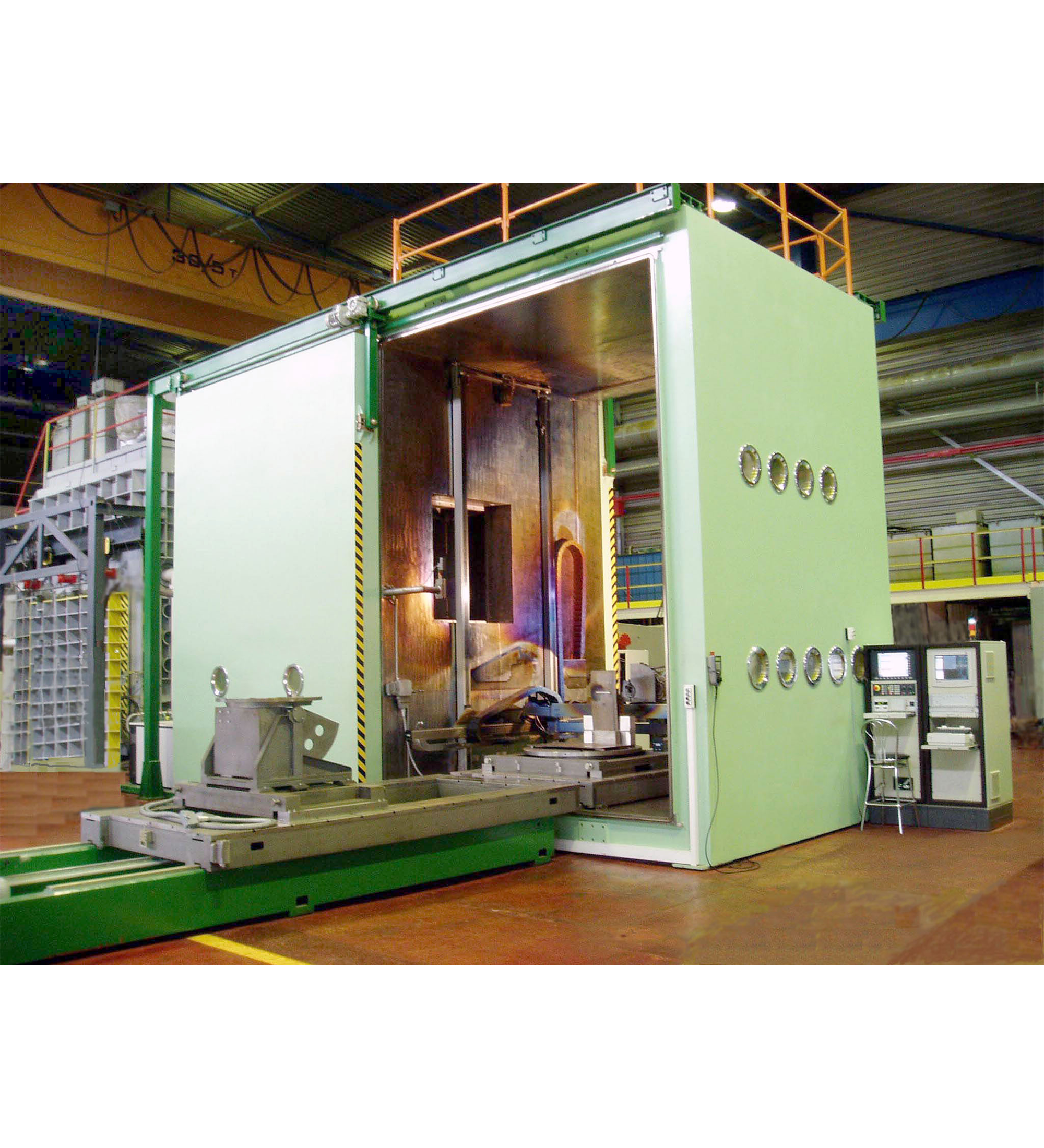

图片显示了带有不同真空室的电子束焊机，尺寸为：（a）3600x4800x3800 毫米，（b） ，（c）3500x4000x7000毫米（内部尺寸）。
加速电压60千伏，电子束电流高达1000毫安。

粉末烧结设备

粉末烧结是增材制造的发展方向之一。

Beamtechnology公司制造粉末填充胶囊的设备。
填充过程在至少为400摄氏度的真空中以及周期性振动压实下进行。用电子束焊接方法将胶囊填充并密封后，即可对其进行热等静压（HIP）。

(а)

(b)

(c)

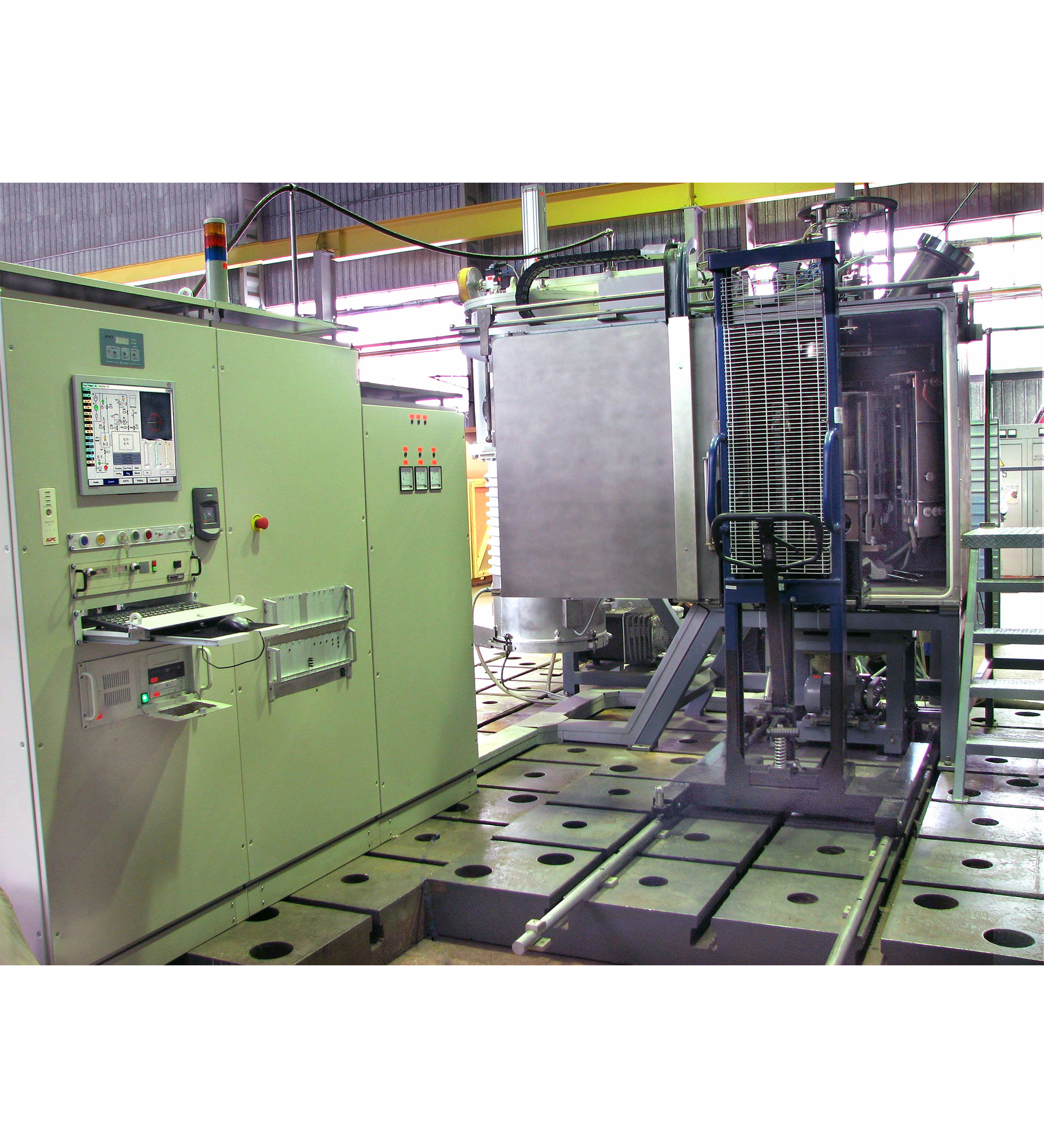

图片显示了带有不同真空室的电子束粉末烧结机，尺寸为：（a）1050x1250x1050毫米， （b）1300x1850x1500 毫米，（c）1500x2100x1500 毫米（内部尺寸）。
胶囊重量：（a）300公斤，（b）1000公斤，（c）3000公斤。加速电压为60千伏，电子束电流高达100毫安。

(а)

(b)

(c)

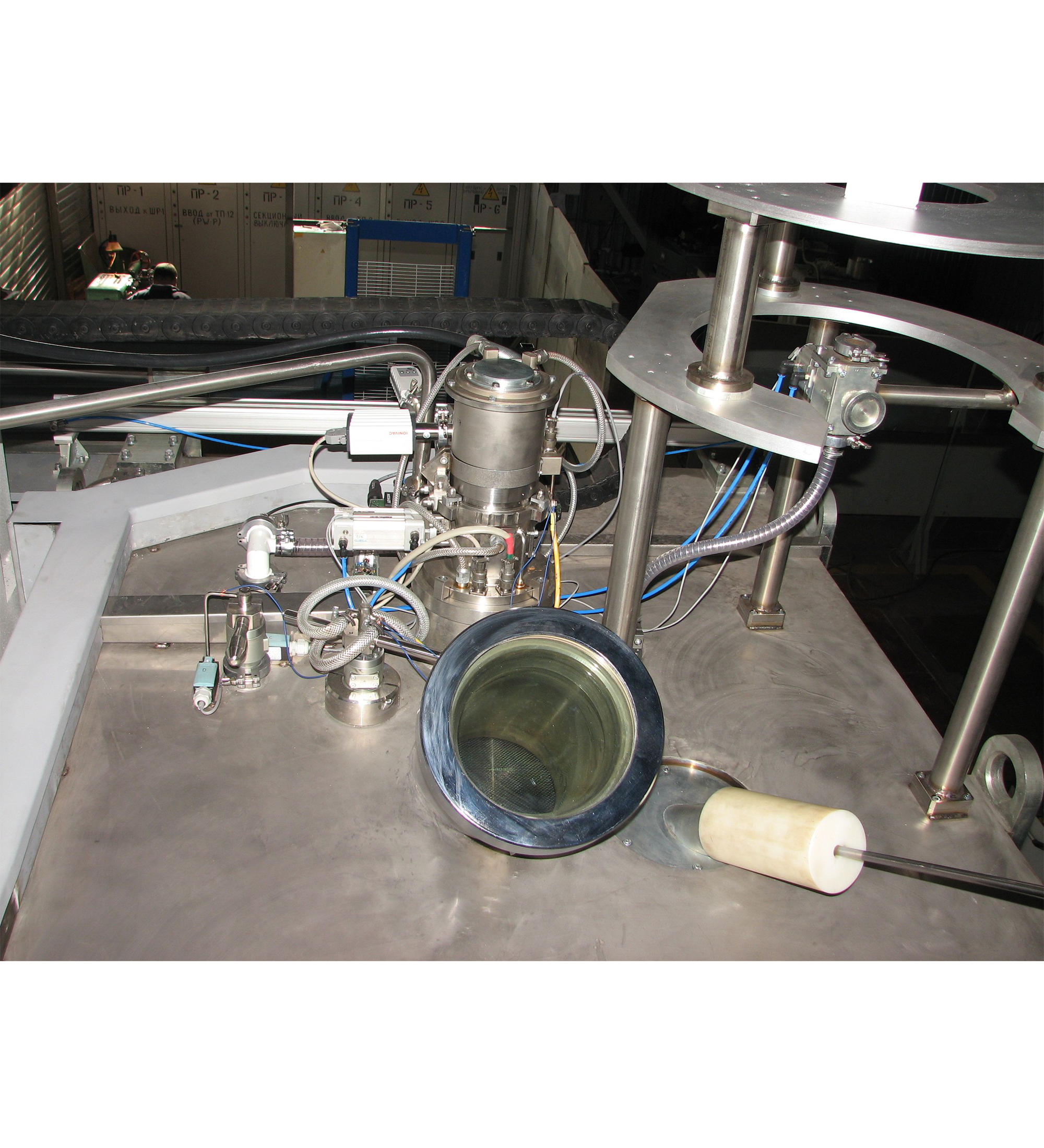

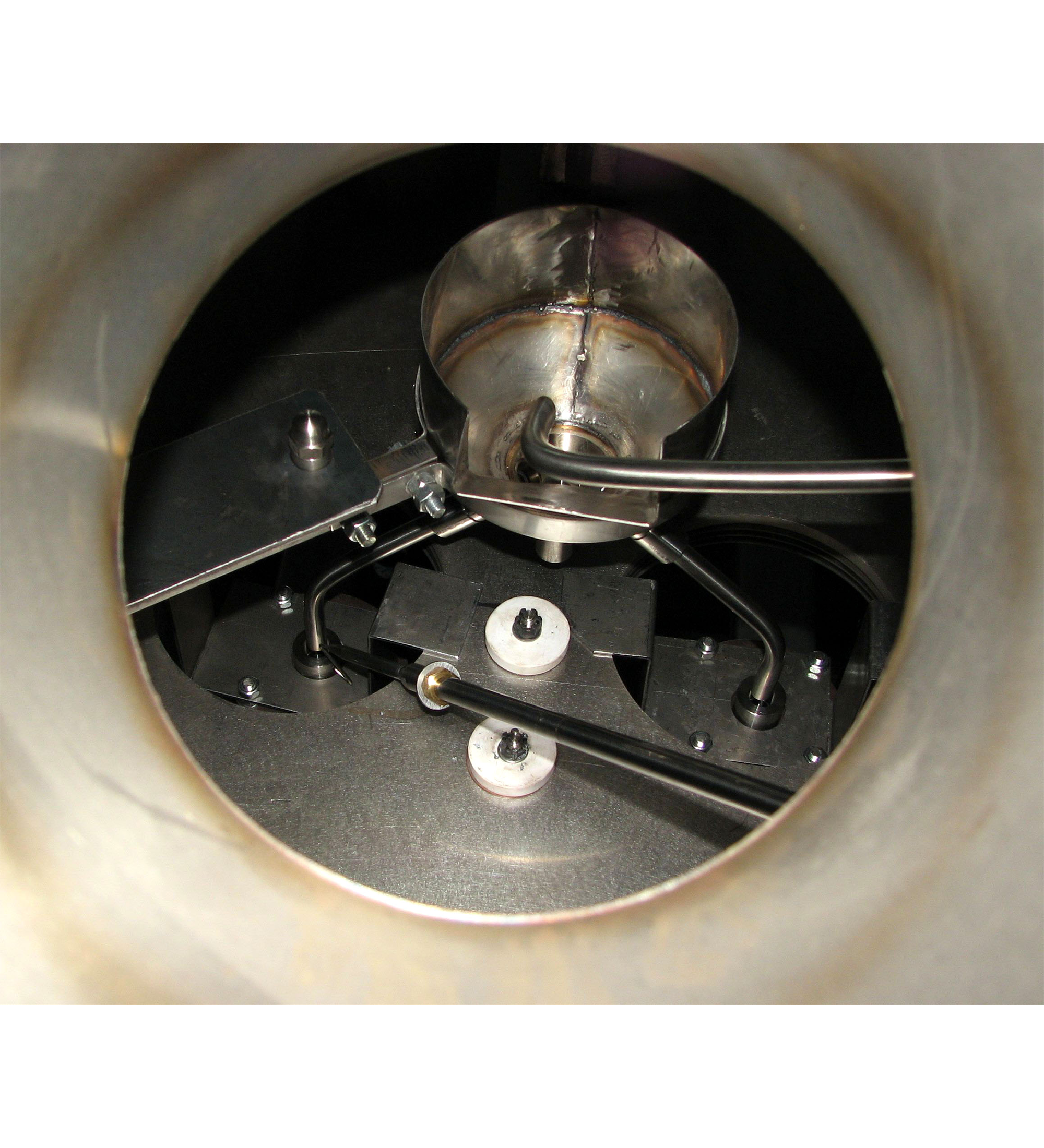

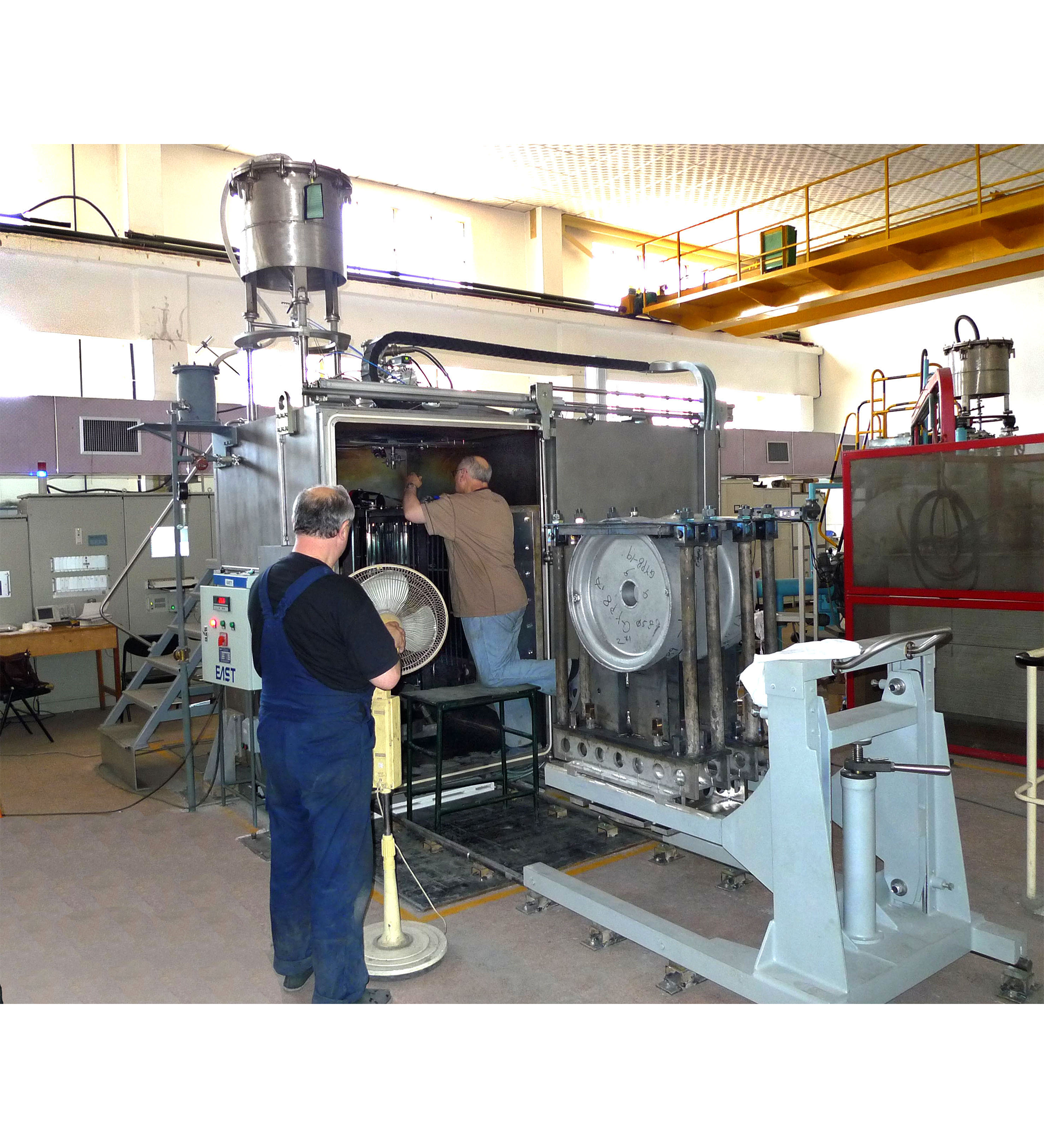

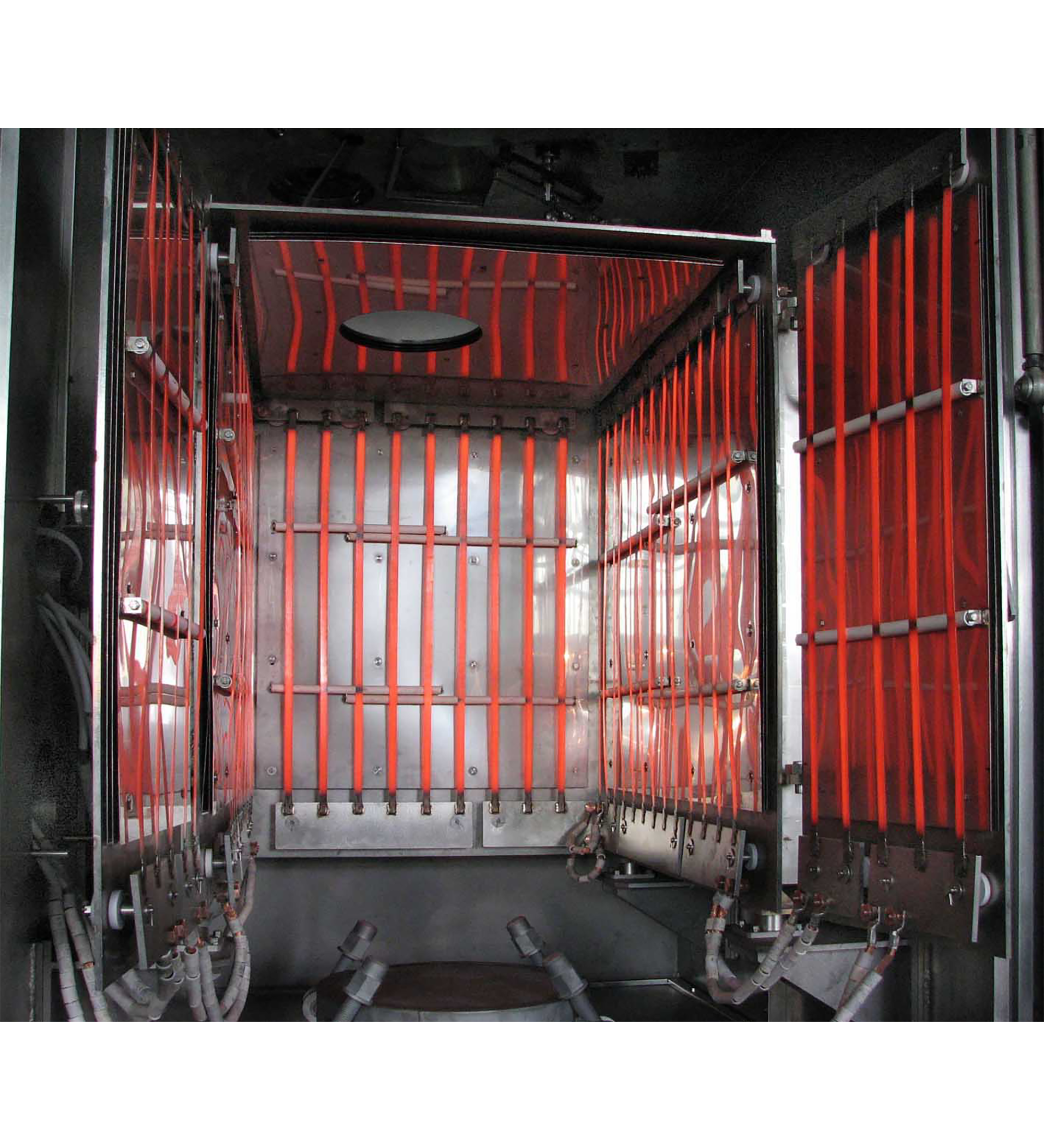

（a）室外测试期间的加热器，（b）从操作人员所在位置观察机器的视图，（c）腔室内部。

高压电源

Beamtechnology公司还生产一系列电压为60千伏和120千伏、电子束功率为6至60千瓦的焊接逆变高压电源。

(а)

(b)

(c)

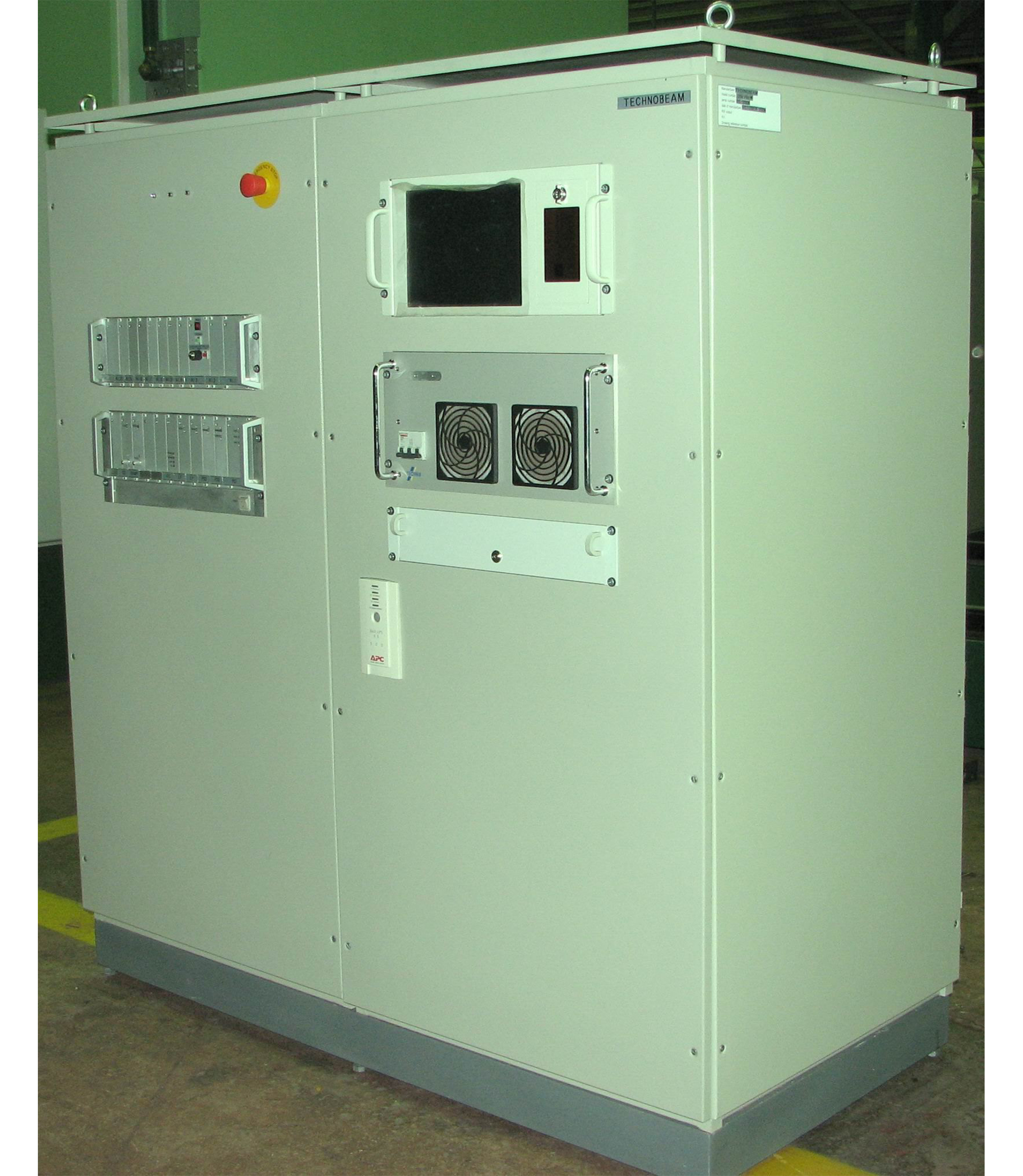

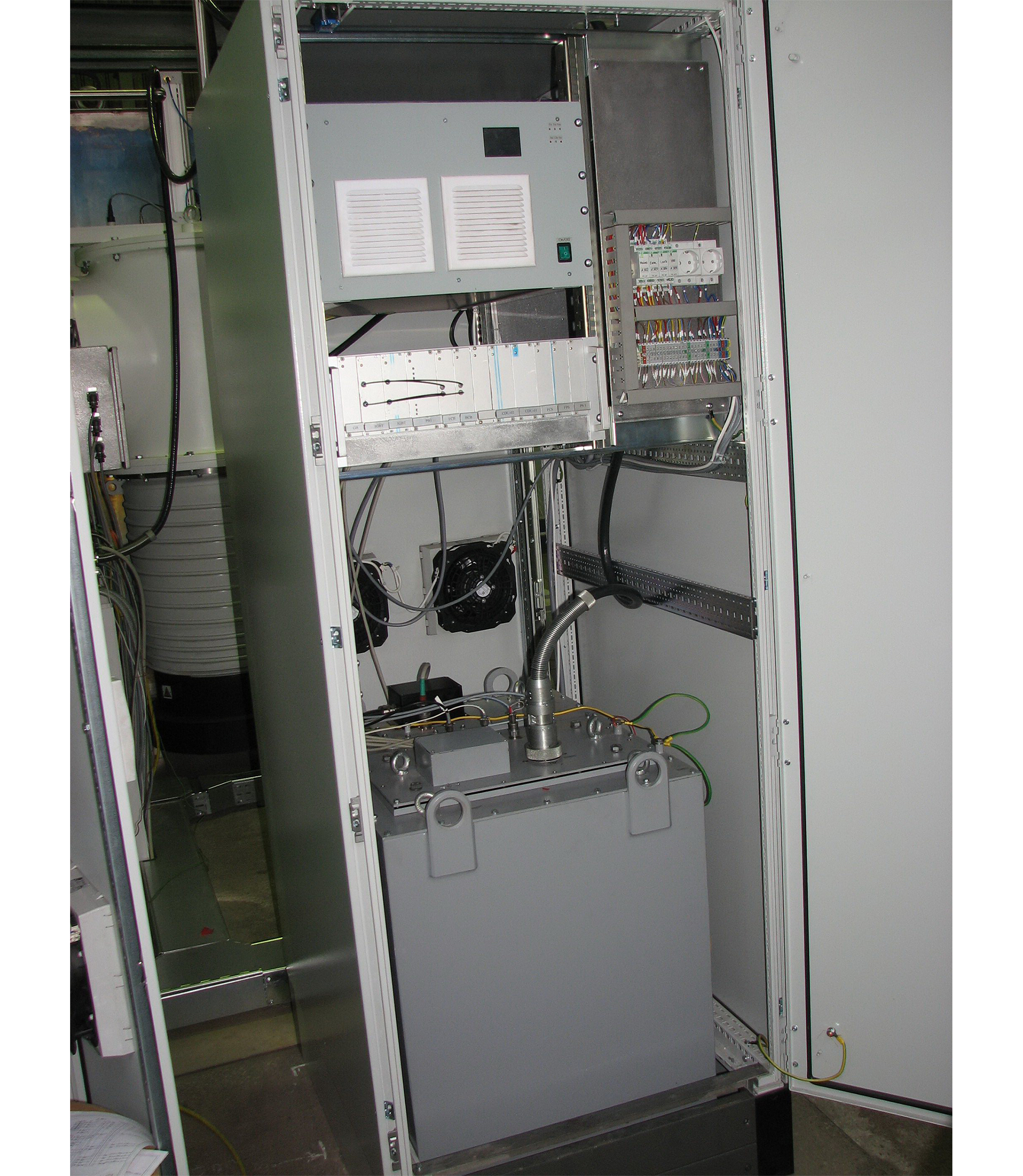

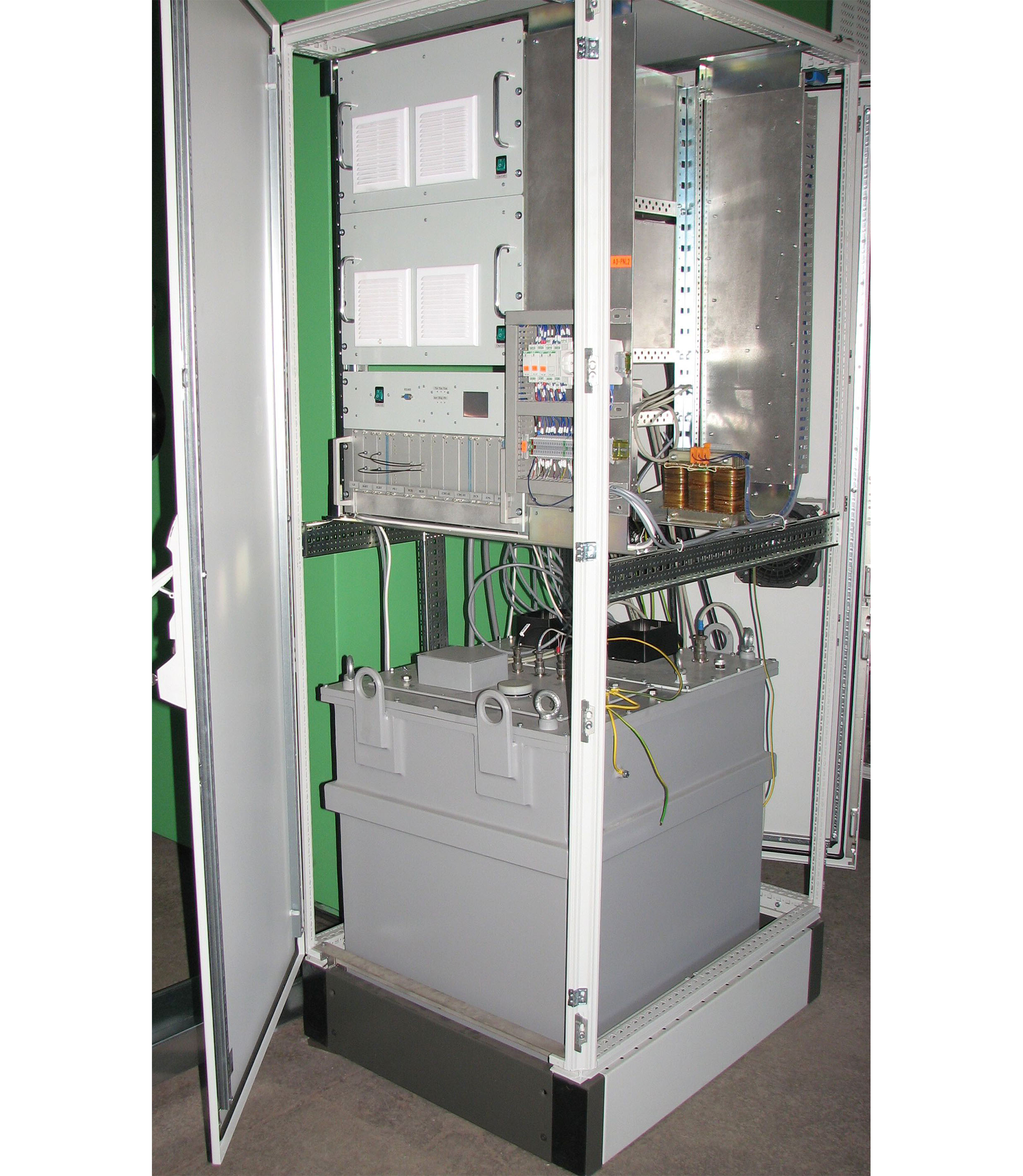

图片显示了以下高压电源：（a）60千伏/15千瓦，（b）60千伏/30千瓦，（c）120千伏/6千瓦。
